はじめに

複数ノード構成時のアーキテクチャについてご紹介します。

Verticaはマスターノードが不要

Verticaでは複数ノード構成時に「マスターノード」という概念が存在しません。このため、全てのノードはクライアントからの接続を受け付けることができます。

Verticaのノードは、イニシエータとエグゼキュータという役割に分かれます。
クラスタを構成するすべてのノードは、イニシエータおよびエグゼキュータのどちらにもなり得ます。

イニシエータ…クライアントからのクエリを受け付けるノード
エグゼキュータ…実際にクエリを処理するノード

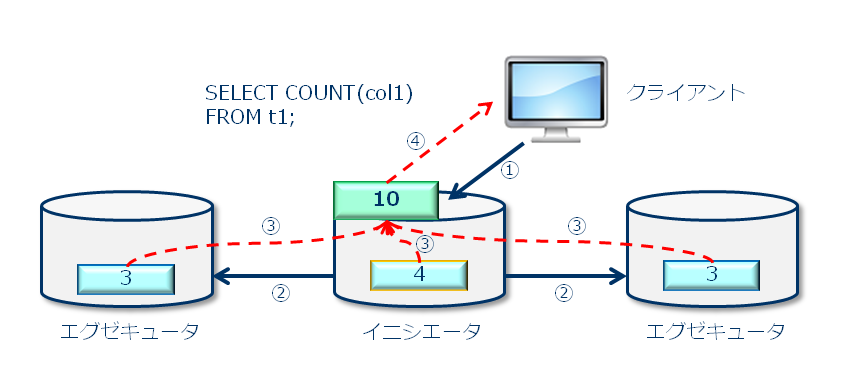

これを踏まえ、Verticaが接続要求を受けたときの処理の流れ（図1）をご覧ください。

図1：クライアントからの接続要求のイメージ図
※クリックすると拡大表示できます

＜大まかな処理ステップ＞

　①クライアントからクエリが実行されると、
　　接続を受け付けたノードがイニシエータとなります。

　②各エグゼキュータに処理命令を送ります。

　③エグゼキュータは受け取った処理命令を実行し、
　　結果をイニシエータに返します。

　④最後にイニシエータは結果を集計し、
　　クライアントに結果セットを返します。

他の製品とのMPPアーキテクチャの違い

他の製品ではマスターノードが存在するため、同時実行性が低くパフォーマンス面でボトルネックになる傾向があります。しかしVerticaの場合には、マスターノードが無いため、任意の1ノードに接続後にイニシエーターが処理をコントロールします。

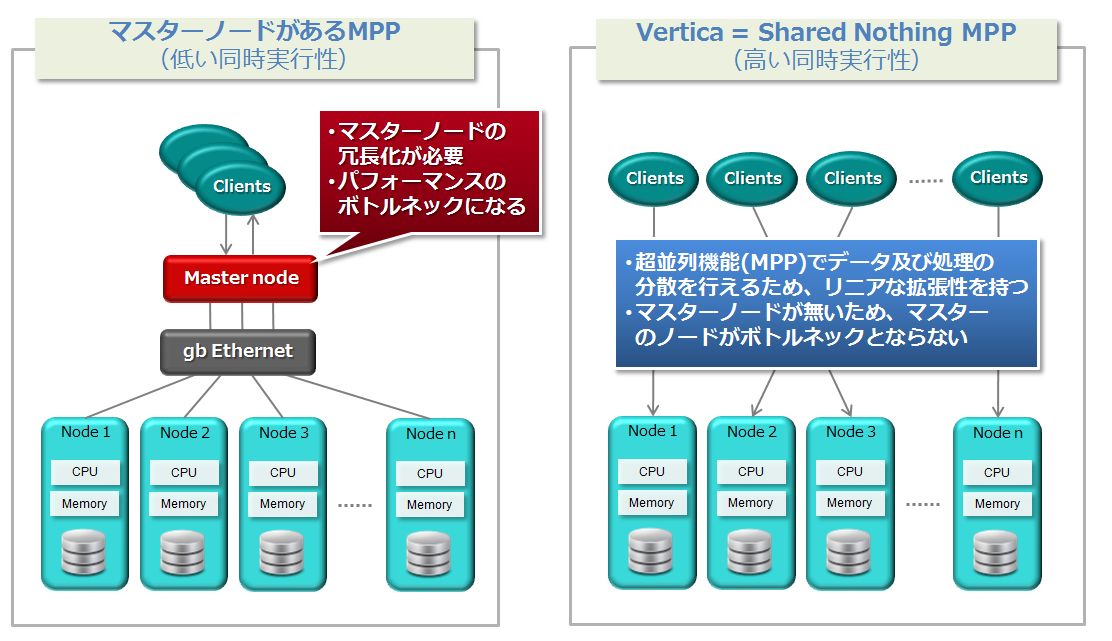

他の製品とのMassively Parallel Processor(MPP)を比較したのが以下の図です。

図2：MPP構成の比較
※クリックすると拡大表示できます

どのノードもエグゼキュータになることができるVerticaでは、特定のノードが処理のボトルネックになりにくいため、他製品と比べて高い同時実行性を誇ります。

参考

以下の記事では、複数ノード構成のメリットについてご紹介しています。合わせてご確認ください。

Verticaノードのクラスタ
https://www.ashisuto.co.jp/cm/analytics-database/node_cluster.html

ロードバランスの概要
https://www.ashisuto.co.jp/cm/analytics-database/load-balance.html

検証バージョンについて

この記事の内容はVertica 9.2で確認しています。

更新履歴

2019/04/14　検証バージョンを9.2に変更
2015/08/18　本記事を公開
