「同じチャートを年ごとにたくさん並べて表示したい…」「製品ごとの売上推移を比較したい…」このように
思ったことはないでしょうか？こんなとき、Trellis containerが便利です。今回は、Trellis containerの作成方法をご紹介します！

＜表示イメージ＞

目次

• Trellis containerとは

• 棒グラフをTrellis containerとして表示する方法

• Advanced modeについて

• 基準線を使用する場合

• 累積表示(プロパティ)の場合

• Trellis containerの留意点

• さいごに

※本記事は「2023年04月時点のSaaS」で作成しています。

Trellis containerとは

複数のグラフを格子状に並べて表示できるチャートです。デフォルトでは、Y軸の目盛りが統一されるため、全体への影響度が確認しやすくなるというメリットがあります。

以下のデータを例にTrellis containerを作成してみましょう。

▼データ例

棒グラフをTrellis containerとして表示する方法

Trellis containerで使用するチャート(今回は棒グラフ)は、[マスター アイテム]の[ビジュアライゼーション]として先に登録しておきます。それでは、「年」ごとの『Sum(売上)』棒グラフを、Trellis containerを使って「商品」ごとに表示してみましょう！

▼作成手順

1. シートを編集モードで開きます。

2. SaaSの場合は、シートの右上にある[詳細オプション]をオンにします。

3) 「年」ごとの『Sum(売上)』棒グラフを作成します。※軸：年、メジャー：Sum(売上)を設定しています。

4) 棒グラフを右クリックして、[マスターアイテムに追加]を選択すると[マスター アイテムに追加]画面が表示されるので、任意の名前(例：棒グラフ)を設定し[追加]をクリックします。

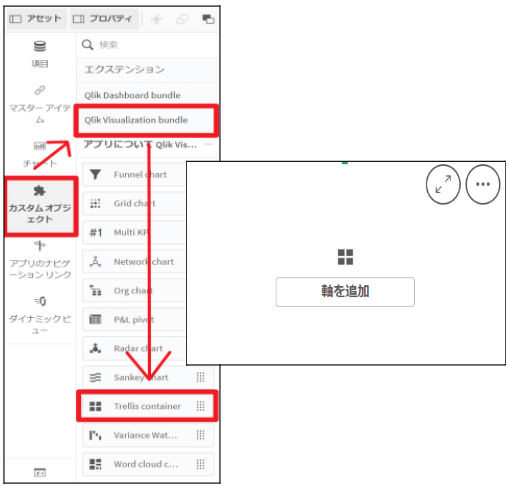

5) [アセット]から[カスタム オブジェクト]-[Qlik Visualization bundle]-[Trellis container]を選択し、
　 ドラッグ＆ドロップでシート上の空白のエリアに追加します。

6) [軸を追加]をクリックしてTrellis containerで表示したい項目を選択します。
　 ※今回は「商品」ごとに表示するので「商品」を選択します。

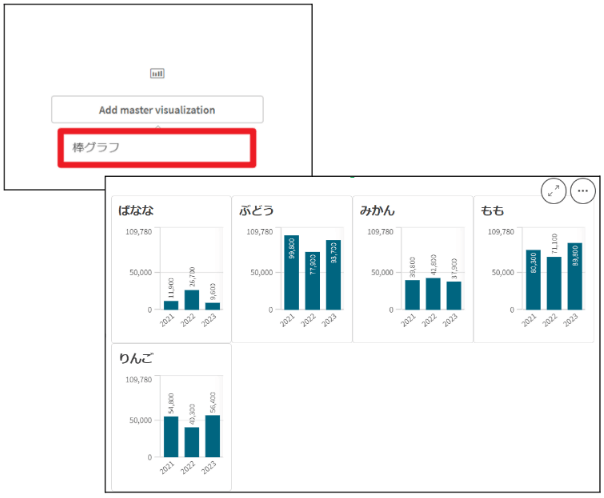

7) [Add master visualization]をクリックすると、[マスター アイテム]に登録した[ビジュアライゼーション]が表示されるので、先ほど登録した「棒グラフ」を選択します。Trellis containerが表示されます！

▼TIPS：表示する列の数を変更してみよう！
　・[プロパティ]-[スタイル]-[Trellis options]の[Number of columns]でTrellis containerの列の数を設定できます。
　・[Maximum number of charts]では、表示可能なチャートの最大数を設定できます。

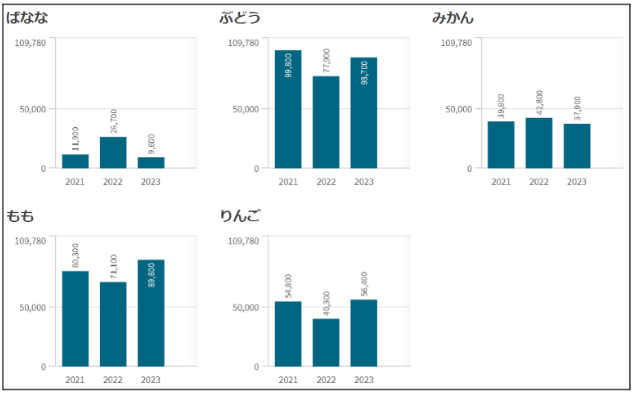

＜表示イメージ＞
[Number of columns]を「3」とすると、表示が３列になります。

Advanced modeについて

「マスター アイテムに登録するチャートはうまく表示できているけど、Trellis containerに設定すると意図した集計結果が表示されない…」このような経験はありませんか？

Trellis containerでは、表示内容を分割するために、数式内でSET分析の自動埋め込みが行われます。基準線を設定している…、メジャーにSET分析を使用している…、メジャーの[修飾子]-[累計](プロパティの設定)を使用している…、マスター アイテムに登録するメジャーの数式が複雑…などの場合、自動埋め込みの動作で、メジャーの適切な箇所にSET分析が埋め込まれないときや、メジャー以外の設定箇所に自動埋め込みが反映されないときがあります。このようなときは、[Advanced mode]を使用して、数式内のどこにSET分析を埋め込むかを定義しましょう。

▼Advanced modeを使用したときの記述方法と置換後の値

※「Dimension Name」は軸に設定した項目名、「Dimension Value」は軸に設定した項目の値として置換されます。

▼記述例
「Dimension Name=商品」「Dimension Value=ばなな」と置き換えが行われるとすると、以下のように置換されます。

今回は、基準線を使用する場合、累積表示(プロパティ設定)の場合の動作について、確認していきましょう。
　

基準線を使用する場合

[マスターアイテム]に登録する棒グラフ(「年」ごとの『Sum(売上)』)に、基準線を追加します。

▼作成手順

1. シートを編集モードで開きます。

2. 「年」ごとの『Sum(売上)』棒グラフを作成します。

※軸：年、メジャー：Sum(売上)を設定しています。
3) [拡張機能]-[基準線]で[基準線を追加]をクリックして基準線を設定します。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
ラベル　　　：平均
基準線の数式：Avg(Aggr(Sum($(vDimSetFull)[売上]),年))

◇数式解説
　- $(vDimSetFull)
　　Trellis container内では『{<[Dimension Name]={'Dimension Value'}>}』のように置換されます。
　　つまり、Advanced modeを使用すると『Avg(Aggr(Sum({<[商品]={'ばなな'}>} [売上]),年))』
　　のような数式となり、Trellis containerで「商品」ごとにチャートが表示されます。

　- Aggr(Sum([売上]),年)
　　Aggr関数を使用して「年」ごとの『Sum(売上)』を求めています。

　- Avg(Aggr(Sum([売上]),年))
　　Avg関数を使用して「年」ごとの『Sum(売上)』の平均を求めています。　　　
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

4) 棒グラフを右クリックして、[マスターアイテムに追加]を選択すると[マスター アイテムに追加]画面が表示
　 されるので、任意の名前(例：基準線棒グラフ)を設定し[追加]をクリックします。

5) [アセット]から[カスタム オブジェクト]-[Qlik Visualization bundle]-[Trellis container]を選択し、
　 ドラッグ＆ドロップでシート上の空白のエリアに追加します。

6) [軸を追加]をクリックしてTrellis containerで表示したい項目を選択します。
　 ※今回は「商品」ごとに表示するので「商品」を選択します。

7) [Add master visualization]をクリックし、先ほど登録した「棒グラフ」を選択します。
　 Trellis containerが表示されます。
　 ※この状態では、[Advanced mode]がオンになっていないので、基準線が正しく表示されていません。

8) Trellis containerの[プロパティ]-[スタイル]-[Trellis options]-[Advanced mode]をオンにします。
　 Trellis containerで正しく基準線を表示することができました！

累積表示(プロパティ)の場合

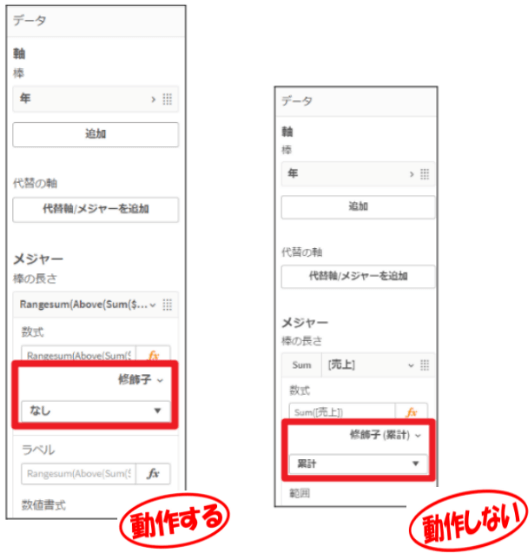

メジャーの[修飾子]-[累計](プロパティの設定)を使用して累計表示しているときは、Trellis containerで累計を表示することができません。プロパティを使用せず、数式で累計を設定しましょう。

▼作成手順

1. シートを編集モードで開きます。

2. 「年」ごとの『Sum(売上)』棒グラフの累計を数式で設定します。

※Trellis containerを使用したときに、SET分析を埋め込みたい場所に「$(vDimSetFull)」を設定します。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
軸　　　：年
メジャー：Rangesum(Above(Sum($(vDimSetFull)[売上]),0,Rowno()))

◇数式解説
　- $(vDimSetFull)
　　『Rangesum(Above(Sum({<[商品]={'ばなな'}>}[売上]),0,Rowno()))』のような数式となり、
　　Trellis containerで「商品」ごとにチャートが表示されます。

　- Rangesum(Above(Sum([売上]),0,Rowno()))
　　RangeSum関数は指定した範囲の合計値を求める関数で、Above関数と組みあわせで、
　　累計を取得しています。

　- Rowno()
　　現在行を取得します。

　- Above(Sum(data),0,Rowno())
　　構文は「Above(数式,n,m)」のように記載します。
　　n行(n=0 は、現在行を示します)を含め、m行より上に表示されている全ての値を返します。
　　今回、m行にはRowno関数を指定することで、現在行の上にある全ての値を返すようにしています。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

3) 作成した累積棒グラフを右クリックし[マスター アイテムに追加]をクリックします。
　 ※任意の名前は「累積棒グラフ」とします。

4) [アセット]から[カスタム オブジェクト]-[Qlik Visualization bundle]-[Trellis container]を選択し、
　 ドラッグ＆ドロップでシート上の空白のエリアにTrellis containerを追加します。

5) [軸を追加]で「商品」、[Add master visualization]で先ほど作成した「累積棒グラフ」を選択します。

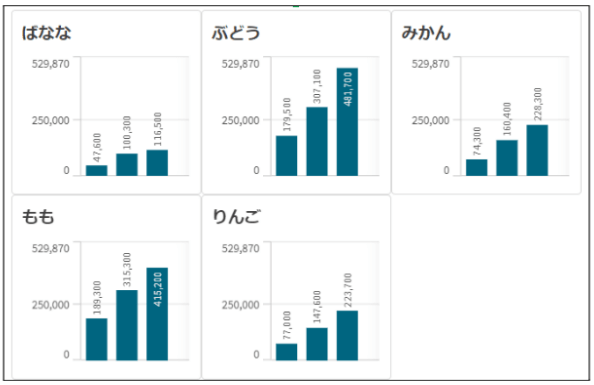

＜表示イメージ＞

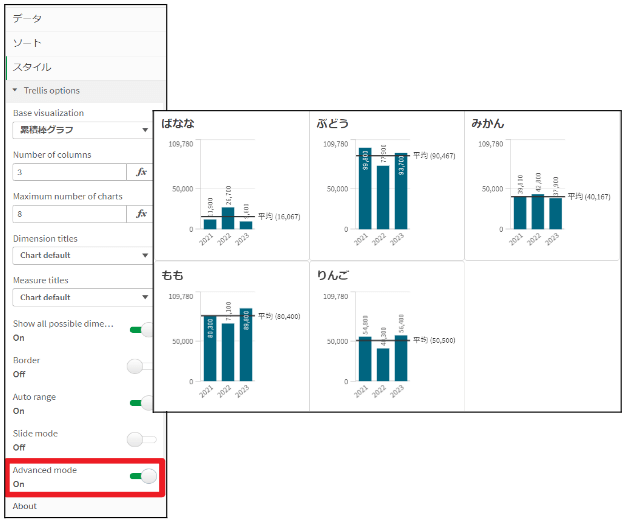

6) Trellis containerの[プロパティ]-[スタイル]-[Trellis options]-[Advanced mode]をオンにします。

Advanced modeがオンのとき：
指定した箇所にSET分析の埋め込みが行われます。
・Rangesum(Above(Sum({<[商品]={'ばなな'}>}[売上]),0,Rowno()))

Advanced modeがオフのとき：
自動でSET分析の埋め込みが行われるため、Rangesum関数にも『{<[商品]={'ばなな'}>}』の埋め込みが行われます。また、Advanced mode をオンにしないと「$(vDimSetFull)」 は展開されません。
・Rangesum({<[商品]={'ばなな'}>}Above(Sum({<[商品]={'ばなな'}>}$(vDimSetFull)[売上]),0,Rowno()))+0*Sum({1}1)
累積は表示されますが、Rangesum関数の構文として正しくないため、Advanced modeをオンにして
「$(vDimSetFull)」を指定します。

なお、「累積棒グラフ」のメジャーで「$(vDimSetFull)」を使用せず『Rangesum(Above(Sum([売上]),0,Rowno()))』と設定しても、Trellis containerを使用するとRangesum関数にSET分析の埋め込みが行われます。
・Rangesum({<[商品]={'ばなな'}>}Above(Sum({<[商品]={'ばなな'}>}[売上]),0,Rowno()))+0*Sum({1}1)

Trellis containerの留意点

1. Trellis containerでは、以下のチャートは使用できません。

• フィルター パネル

• ヒストグラム

2. Trellis containerでは、SET分析が自動で埋め込まれるので、意図した結果にならないときがあります。そんなときはAdvanced modeを使って、どこにSET分析を埋め込むか、定義してみてください。
3. メジャーの[修飾子]-[累計]を設定しているとき、累計をTrellis containerで表示できません。
　 累計は数式で設定し、Advanced modeを利用しましょう。

さいごに

今回は、Trellis containerについて説明しました。いかがでしたでしょうか？
Trellis containerの詳細については、ヘルプもご覧ください。
https://help.qlik.com/ja-JP/cloud-services/Subsystems/Hub/Content/Sense_Hub/Visualizations/VisualizationBundle/trellis-container.htm

Trellis containerでうまく表示できない、といったときは、SET分析を埋め込みたい部分を確認してみてください。Advanced modeを使うことで解決できるかもしれません。
