XenApp7.15の公開アプリケーション起動処理の流れと使用されるポート番号(2)

XenApp7.15の公開アプリケーション起動処理の流れと使用されるポート番号(2)

こんにちは。Citrix製品のサポートを担当している川東(かわひがし)です。

Citrix XenApp(※現在の製品名はCitrix Virtual Apps)は、複数のコンポーネントが連動して動作するため、公開アプリケーション起動で問題が発生した際に、起動処理の流れが把握できていると問題切り分けをスムーズに行える場合があります。

  • 製品名の変更の詳細はこちら をご参照ください。

今回は、前回の続きで、「公開アプリケーションのアイコンをクリック後、起動用のICAファイルがダウンロードされるまで」の処理の流れについてご説明します。


当記事内に記載されている内容は、Citrix XenDesktopも同様の処理になります。
XenApp と一部異なる処理があります。本記事内で説明を記載しています。


開放する必要のあるポート番号を検証環境で動作確認する場合、以下の記事をご参考にしてください。

Citrix サポートブログ
Windows ファイアウォール使用してXenApp(Citrix Virtual Apps)のポートをブロックする動作テスト

以下のCitrix社の技術情報もご参考にしてください。

CTX236889
Application and Desktop Launch Process for internal network users
https://support.citrix.com/article/CTX236889

CTX128909
XenDesktop Connection Process and Communication Flow
https://support.citrix.com/article/CTX128909

CTX101810
Communication Ports Used by Citrix Technologies
https://support.citrix.com/article/CTX101810

本記事で説明しているXenApp7.15環境の構成図

本記事では以下の構成を用いて説明します。説明の都合上、デリバリーコントローラサーバとXenAppのサイトデータベースを別サーバにしています。また、Citrix Gateway(旧NetScaler Gateway) は含めていません。また、Citrix製品側の設定は標準設定を前提とします。

XenApp7.15の構成イメージ

公開アプリケーションのアイコンをクリック後、起動用のICAファイルがダウンロードされるまで

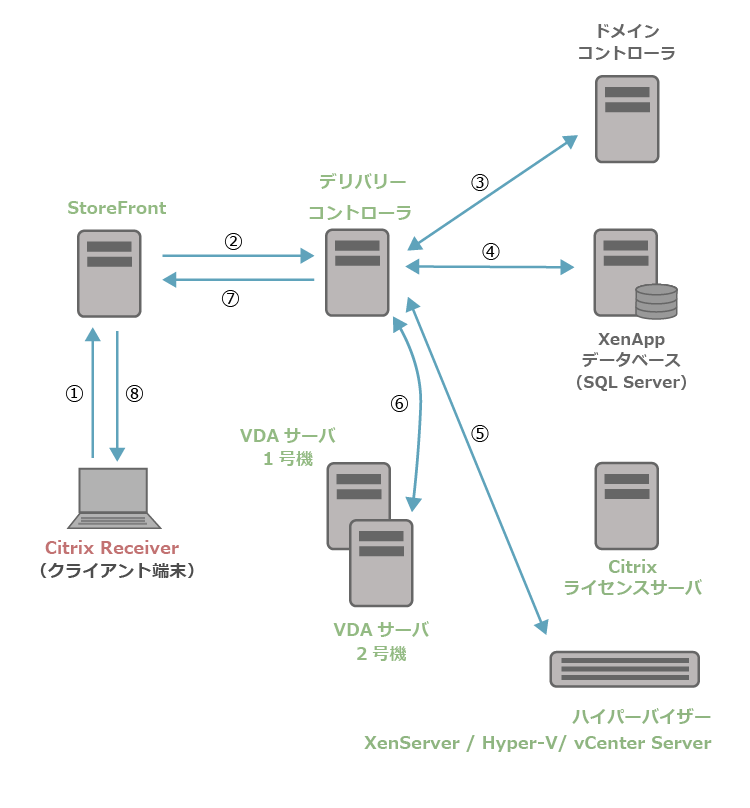

XenApp7.15の起動処理2

※以下の表に記載のポート番号は筆者の検証環境で確認出来た番号です。

流れ 内容 行きの通信ポート
クライアント端末にて公開アプリケーションのアイコンをクリックして起動します。 TCP/80(HTTP)
StoreFrontサーバからデリバリーコントローラサーバへユーザの資格情報を送信します。 TCP/80(HTTP)
デリバリーコントローラサーバからドメインコントローラへ資格情報を問い合わせます TCP/88 (Kerberos)
デリバリーコントローラサーバからXenAppサイトデータベースへ、公開アプリケーションを起動するための最適なVDAサーバを問い合わせます。XenDesktopの場合、動作が異なります。補足説明3をご参照ください。 TCP/1433(SQL Server)

【補足説明1:XenAppの負荷分散】
XenApp側でVDAサーバの負荷分散をする際は、LoadIndexの値が使用されます。

・各VDAサーバの LoadIndexの確認手順

1.デリバリーコントローラサーバにて、PowerShellを起動します。
2.次のコマンドを実行します。

※以下のコマンドは、指定したデリバリーグループ名に含まれるマシンの LoadIndexの値の他に、ホスト名、セッション数、電源状態、登録状態、メンテナンスモードの状態の値も表示します。

> asnp Citrix.*
> Get-BrokerMachine -SessionSupport MultiSession –Property –DesktopGroupName “デスクトップグループ名” "DnsName","SessionCount","LoadIndex","PowerState","RegistrationState","InMaintenanceMode"

※Appsと名前をつけたデリバリーグループに含まれるマシンの実行結果の例
PowerShellの画面


【補足説明2:デフォルト設定の最大負荷】

・ デフォルト設定は、VDAサーバ上のユーザセッション数を基準に LoadIndex の値が算出されます。1セッション増えるごとに、値が40増分します。10000が負荷限界の値になるため、1台のVDAサーバ上の最大セッション数は250までとなります。こちらの値は、Citrix ポリシーの負荷管理の項目で変更できます。

・ CPUやメモリの使用率を基準に LoadIndex の値を算出させたい場合は、Citrix Studioのポリシーで負荷管理の各項目を設定します。

※参考情報
CTX235872
VDA Load Balancing in XenApp
https://support.citrix.com/article/CTX235872


【補足説明3:XenDesktopの場合のユーザ割り当て】
XenDesktopの場合は、ユーザ割り当てがランダムの場合は空いているデスクトップVDAが選ばれます。ユーザが事前割り当ての場合は、自身のアカウントが設定されているデスクトップVDAが選ばれます。


流れ 内容 行きの通信ポート
④で取得した最適なマシンを起動する必要がある場合は、ハイパーバイザーに起動要求を出します。 Citrix XenServer プール:
TCP/80
VMWare vCenterサーバ:
TCP/443
Microsoft SCVMM Server:
TCP/8011
例えば、④でVDAサーバ2号機が最適なサーバとして選ばれた場合、デリバリーコントローラのCitrix Broker ServiceからVDAサーバの Citrix Desktop Serviceへ接続をして、VDAサーバからセッションキーを取得します。 TCP/80(HTTP)
※戻りも TCP/80(HTTP)

⑥のイメージ図

⑥の処理のイメージ
流れ 内容 行きの通信ポート
デリバリーコントローラからStoreFrontサーバへ公開アプリケーションを起動するためのデータを送信します。 (戻り通信)
StoreFrontサーバにて⑦で取得したデータをもとに、クライアント端末のReceiverが参照するための起動用のファイル(ICAファイル)を作成して、クライアント端末へ送信します。 (戻り通信)

【補足説明4:起動用ファイルの内容を確認する方法】
クライアント端末にて公開アプリケーションを起動した際に使用された起動用のファイル(ICAファイル)は、 %Temp%に、拡張子が ica のファイルで保存されます。
こちらのICAファイル内の”Address=xxx.xxx.xxx.xxx”に指定されているIPアドレスのVDAサーバに接続します。

クライアント端末にて、以下のCTX115304のレジストリ設定をすることでICAファイルのデータを出力することもできます。

CTX115304
How to enable Launch.ica file logging to a Client Computer
https://support.citrix.com/article/CTX115304

まとめ

  • 公開アプリケーションのアイコンをクリック後、XenAppのデリバリーコントローラサーバにて、公開アプリケーションを起動するために最適なVDAサーバを選び、こちらのサーバに対してセッションを起動するために必要となるデータを収集します。
  • StoreFrontサーバは、デリバリーコントローラサーバから受け取ったデータをもとに起動用のICAファイルを作成してクライアント端末に送信します。

いかがでしたでしょうか?公開アプリケーションの起動処理の流れを把握することで、問題切り分けの時間を短縮できる場合があります。次回は、「クライアント端末からVDAサーバに対して公開アプリケーションの起動要求を送信してから起動が完了するまで」の流れについて説明します。
