オンプレミス環境とクラウドを接続してみよう!~1.オフィス環境準備~

クラウドを使い始めたいけど、何から始めたらいいの?と困っている方は多いはず。
そんな方への情報収集のネタとして、アシスト社内にあるオンプレミス環境とOracle Cloudとを接続するために実施した経験を共有します。
これからクラウドを利用したいという方のお役に立てれば幸いです。

はじめに

とあるきっかけがあり、自社オフィスとOracle Cloudを接続するためのネットワーク環境を構築することになりました。
その時に、どのようなベンダーとの契約が必要か、どのような機材を買い揃えないといけないかといったことをまとめました。
今回は、必要となる設備の準備にフォーカスしてご紹介します。


環境構成図

目指す最終的な構成イメージを以下に図示します。
VPN環境と閉域網環境の2種類あります。それぞれの接続方法の構築手順を確認したり、パフォーマンス比較などの検証をすることが目的です。

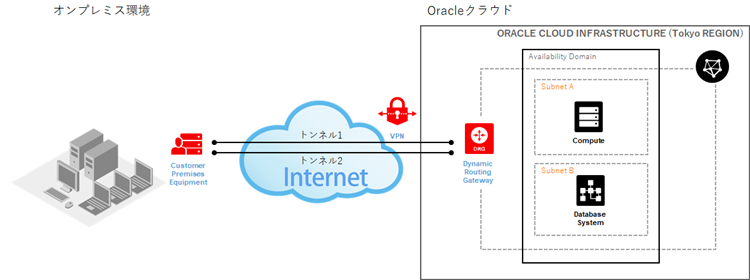

[VPN環境]

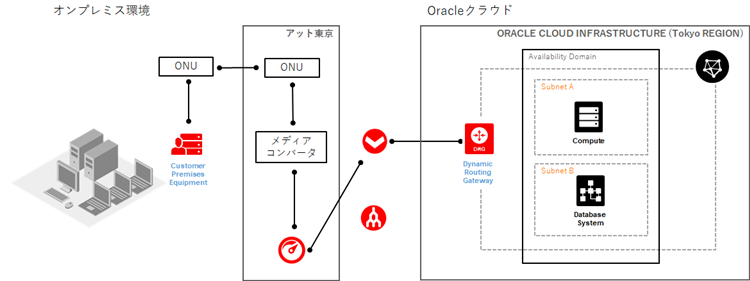

[閉域網環境]


手続きと購入物品

これらを実装するにあたって、必要となる手続き、購入するものを記載します。

[必要な手続き]
図中番号 項目 用途 補足
1 自社オフィスへの配線工事申請 VPN接続
閉域網
自社が入居しているビルの管理会社に配線工事の届けを出します。
2(VPN接続)
3(閉域網)
NURO bizの契約 VPN接続
閉域網
自社からインターネットに出ていくために必要な回線。
VPN接続用と閉域網接続用の2種類を契約します。(NUROスタンダードとNURO閉域網)
4 アット東京での回線手続き 閉域網 自社~アット東京はNURO閉域網、アット東京~Oracle CloudはMegaportの回線を使います。
NURO閉域網とMegaportをアット東京で接続します。
※Megaportはクラウドに接続するための仮想回線や仮想ルータなどを提供するサービスです。今回は閉域網におけるクロスコネクトとして使用します。
5 Megaportの契約 閉域網 アット東京とOracle Cloudを接続するために必要な回線。
物理的な回線はアット東京で接続し、仮想的な回線はMegaportポータルにて作成します。
[購入するもの]
図中番号 項目 用途 補足
6 ルータ VPN接続
閉域網
自社に設置し、NURO回線に接続します。
VPN接続や閉域網接続のルータとして使います。
今回は、YAMAHAのRTX830を購入しました。
7 メディアコンバータ 閉域網 NURO回線とMegaportを接続するためのもの。
それぞれ異なるコネクタで提供されるため、変換する必要があります。
- NURO回線(RJ-45コネクタ)
- Megaport(ファイバチャネルLCコネクタ)

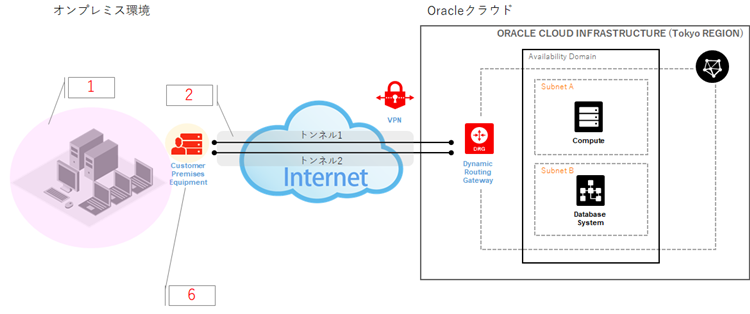

[VPN環境]

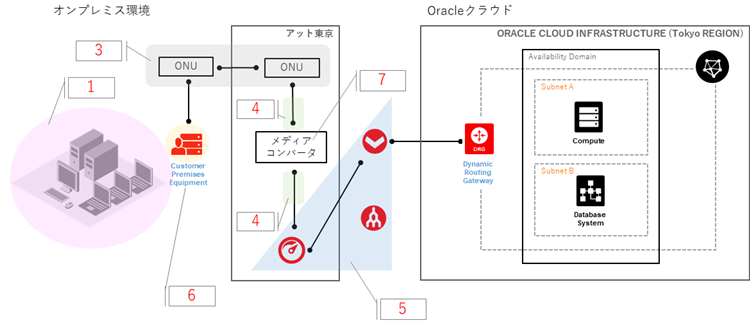

[閉域網環境]


オフィス内工事

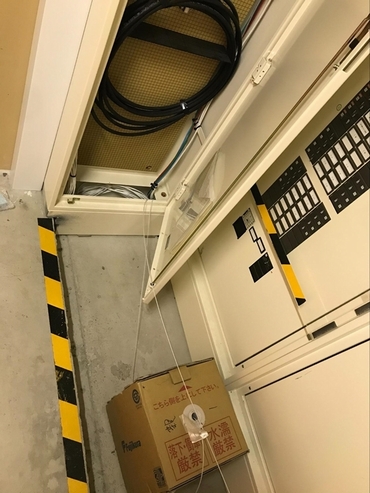

オフィスのフロアにあるEPS室にNURO用のモジュールを取り付け、オフィス内のルータがある場所までファイバーケーブルを床下に這わせます。

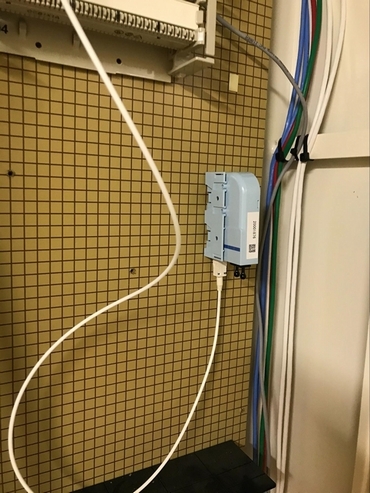

EPS室内の配電盤にNURO用のモジュール(水色の箱)を取り付け、ファイバーケーブルを接続します。

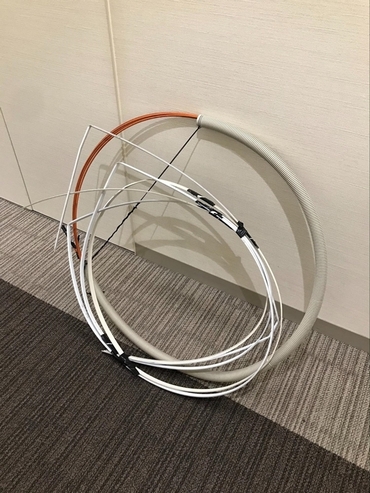

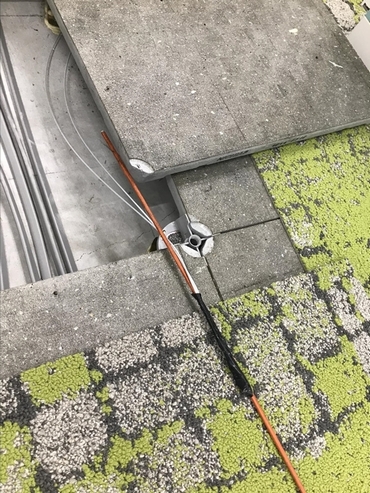

このファイバーケーブルをEPS室から、オフィスへと床下を這わせます。

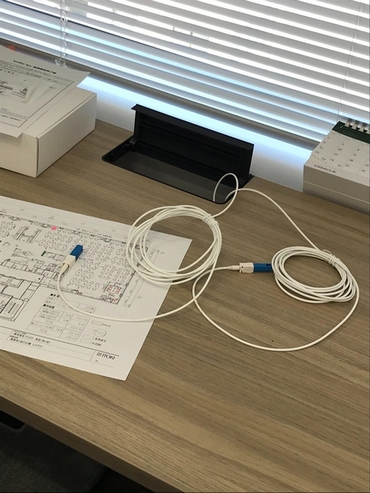

2本のケーブルの末端をオフィスのデスクまで通して、2つのONU(Optical Netowork Unit)に接続します。

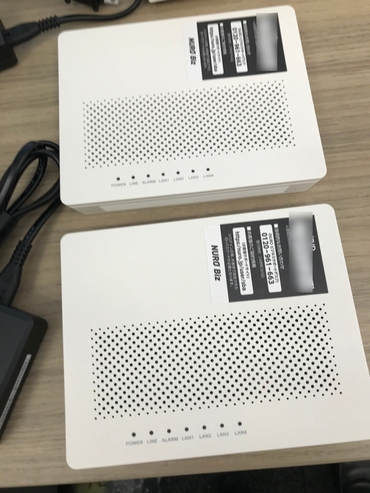

2つのONUは、以下の回線のためにあります。

 ・ONU1:NUROスタンダード(VPN接続のため)
 ・ONU2:NURO閉域網(閉域網接続のため)

VPN接続、閉域網接続のためのオフィス内の回線準備はこれで完了です。


アット東京での工事

アット東京での工事は閉域網接続のために必要です。
アット東京には、アシストの機器が設置されたラックが既にあり、そのラックの一部を間借りして、NURO閉域網のONUを設置しました。

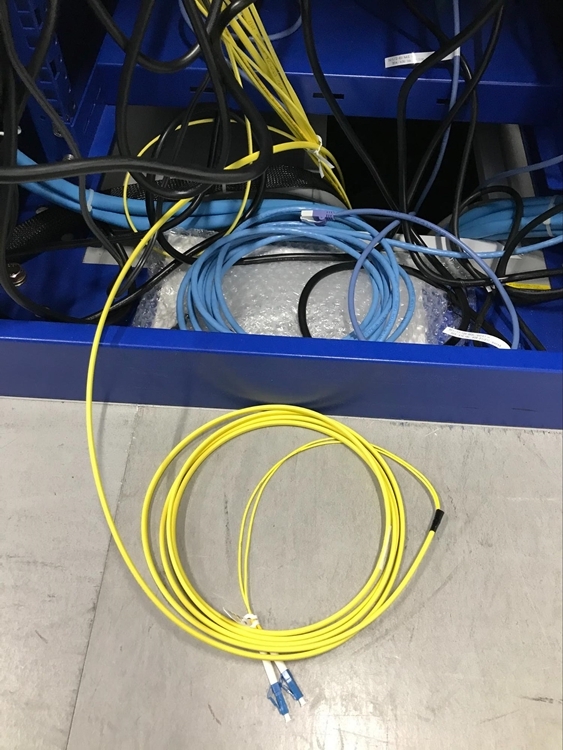

また、そのラックにはMegaportから配線されたファイバーケーブルも届いています。
ここで注意しなければならないのがコネクタの形状です。ONUはRJ-45、Megaportのケーブルはファイバーチャネル(LCコネクタ)で提供されます。
そのため、RJ-45とLCコネクタの形状を変換する必要があります。

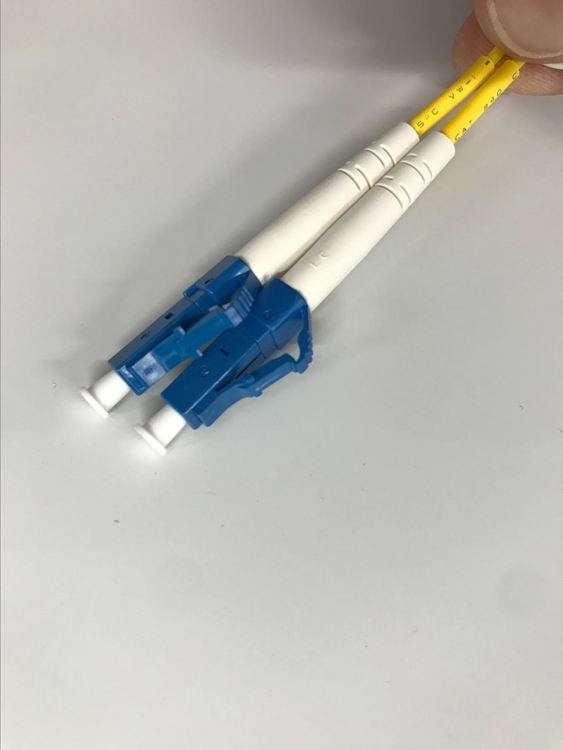

Megaportに接続されたファイバケーブル。
2芯のケーブルが固定されていないので、メディアコンバータに接続する際は左右を間違えないように注意が必要です。


まとめ

環境準備は以上となります。
次回は、Oracle Cloudの基本構成を構築します。
