NAT環境で公開アプリケーション起動が失敗する場合の対処方法

NAT環境で公開アプリケーション起動が失敗する場合の対処方法タイトル

こんにちは。Citrix製品のサポートを担当している川東(かわひがし)です。
今回は、NAT環境で公開アプリケーション起動が失敗する場合の対処方法をご紹介させて頂きます。
Citrix Virtual Appsの利用を想定した説明ですが、Citrix Virtual Desktopsの環境でもご使用頂けます。

NAT環境で公開アプリケーション起動が失敗する原因

まず、NATが無い環境のクライアント端末から公開アプリケーションを起動する際の動作を説明します。

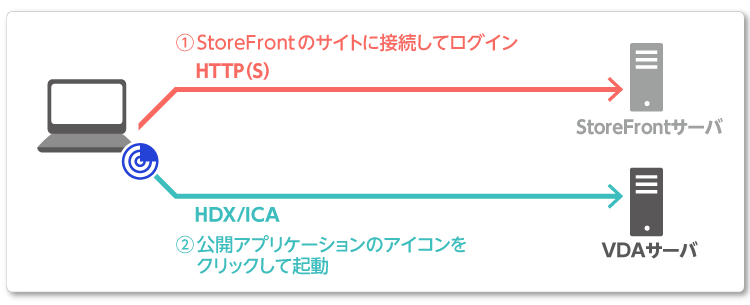

【 NATが無い環境で公開アプリケーションを起動する場合の通信 】
クライアント端末とStoreFrontサイト、クライアント端末とVDAサーバの間で発生する通信は以下になります。

1.クライアント端末にてStoreFrontのWebサイトに接続します。
  ※Workspace appの画面からサイトに接続する方法や、クライアント端末上の
   公開アプリケーションのショートカットから起動する方法も同様です。

2.StoreFrontのサイトにログイン後、公開アプリケーションのアイコンをクリックします。

公開アプリケーション起動イメージ

【 NAT環境の場合の通信 】
以下のように公開アプリケーションの起動処理で失敗します。

公開アプリケーション起動失敗イメージ

公開アプリケーションの通信がNATを超えることができない原因は、標準設定のCitrix Virtual Appsや
XenAppの場合、公開アプリケーションのアイコンをクリックするとダウンロードされるLaunch ICAファイルに、接続先のVDAマシンのIPアドレスが登録されていることが影響しています。
そのため、以下の図のように、公開アプリケーションの通信はNATを超えることができません。

NAT変換イメージ

※参考
Citrix Virtual Apps の公開アプリケーション起動処理の流れの詳細はこちらのページで紹介してる記事もご覧ください。

対処方法1:Citrix Gatewayを利用する

Citrix Gatewayは、クライアント端末とStoreFrontの通信、クライアント端末とVDAサーバの通信を暗号化する製品です。
※Citrix Gatewayは有償製品となります。
※通信を暗号化する製品のため、サーバ証明書やルート証明書の用意が必要になります。

公開アプリケーション起動時に、Citrix Workspace app が接続する先のマシンをCitrix GatewayのFQDN宛にできるため、こちらのFQDNをNAT側のIPアドレスに名前解決させることで対応できます。

Citrix Gatewayを利用するイメージ

この対応方法のメリットは、VDAサーバの台数が複数台の場合でも、クライアント端末側はCitrix GatewayのFQDNをNATの外側のIPアドレス宛に接続できるようにするだけでよいことです。

Citrix Gatewayの構築手順は、こちらのページで紹介している記事をご覧ください。


対処方法2:VDAサーバのFQDNを使用して接続する

対処方法1の「Citrix Gateway の利用」が難しい場合、クライアント端末にダウンロードされるLaunch ICAの
Addressパラメータの値をVDAサーバのFQDNに変更して対応する方法
をご検討ください。
以下の図のように、こちらのFQDNがNATのIPアドレスに名前解決できるようにすることで公開アプリケーション起動ができるようになります。
※DNSサーバ側の名前解決の対応が難しい場合は、HOSTSファイルの対応をご検討ください。

VDAサーバのFQDNを使用して接続するイメージ

この対処方法の場合、注意点が2つございます。

注意1
 デリバリーサービスコントローラサーバにて、以下のコマンドを実行する必要がありますが、

 Add-PSSnapin Citrix.Broker*
 Set-BrokerSite -DnsResolutionEnabled $True

 こちらのコマンドは、Citrix Virtual Appsのサイト全体に設定されます。
 そのため、Citrix Virtual Appsのサイトに接続するすべてのクライアント端末に対して、
 VDAサーバのFQDNが登録されたLaunch ICAがダウンロードされますので、
 NAT接続を必要としないクライアント端末に対しても、VDAサーバのFQDNを
 名前解決できるようにする必要があります。

注意2
 VDAサーバが複数台ある場合、各VDAサーバのFQDNに対する名前解決が
 できるようにする必要があります。

まとめ

いかがでしたでしょうか。NAT環境がある場合は、VDAのマシンごとのNAT変換が不要で、シンプルにNAT対応ができる対処方法1、こちらの採用が難しい場合は対処方法2の順でご検討頂ければと思います。

次回は、1ユーザあたりのセッションあたりのメモリ使用量とネットワーク帯域幅の確認方法をご紹介したいと思います。
