【JP1/AJS3】無償利用可！V13新機能「マネジメントポータル」でJP1/AJS3の稼働状況を可視化

JP1/AJS3の運用業務において、「JP1/AJS3に何か問題が生じているのか確認したいが、どこから調べれば良いか分からない」という経験はありませんか？

そのような声にお応えするために、JP1/AJS3 V13では「マネジメントポータル」機能が導入されました。「マネジメントポータル」を利用することで、JP1/AJS3システムのリアルタイムな稼働状況をWeb画面で確認できます。これにより、ジョブ実行を防ぐ要因がどこにあるか、データベースの使用状況に問題がないかなど、システムの状況をすばやく簡易的に把握することが可能です。

本記事では、V13で新たに実装されたマネジメントポータルの機能について詳しくご紹介します。
※マネジメントポータル機能を利用するには、JP1/AJS3 - Web Consoleのセットアップが必要です。セットアップ手順は、後述のマニュアルをご参照ください。

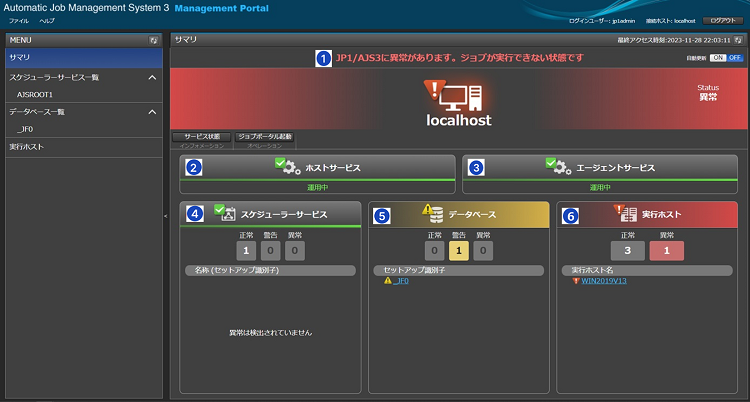

マネジメントポータルにログインすると［サマリ］画面が表示されます。

［サマリ］画面からは、下記3つの画面を起動することができます。各画面で、稼働状況の詳細を確認できます。
　・［スケジューラーサービス詳細］画面
　・［データベース詳細］画面
　・［実行ホスト詳細］画面

続いて、各画面について説明します。

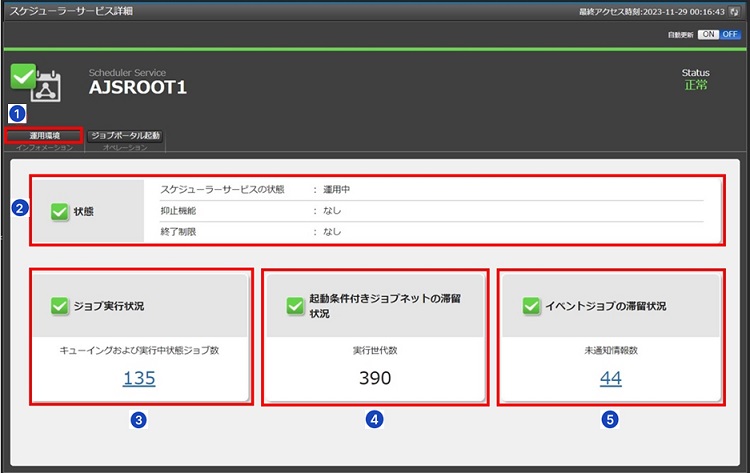

［スケジューラーサービス詳細］画面では、スケジューラーサービスの状態が表示されます。対象ホストでスケジューラーサービスを多重化している場合は、各スケジューラーサービスの状態を確認することができます。

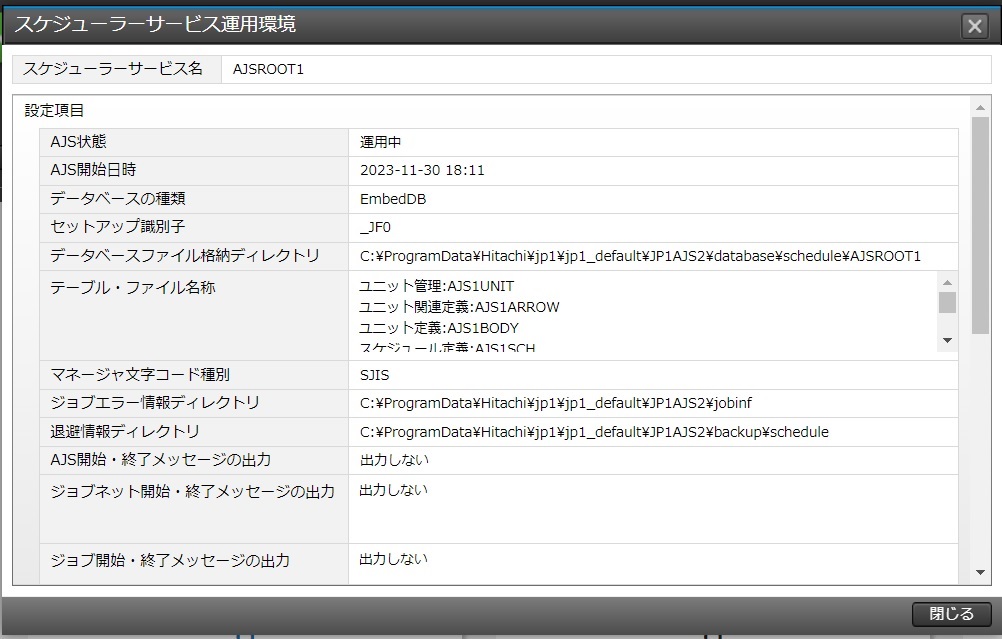

①［運用環境］をクリックすると、［スケジューラーサービス運用環境］画面が開き、ajsstatusコマンドから得られた情報を確認することができます。

②［状態］では、[スケジューラーサービスの状態]、[抑止機能]、[終了制限]を確認することができます。これらの情報は、ajsstatusコマンドから得られた情報を表示しています。出力項目は下記の通りです。詳細はajsstatusのマニュアルをご参照ください。

・スケジューラーサービスの状態：運用中 / 停止 / メンテナンス中
・抑止機能：ジョブ実行 / なし
・終了制限：スケジュール / ジョブネット / ジョブ / なし / 強制停止 / 停止 / 制限解除

③［ジョブ実行状況］では、［キューイングおよび実行中状態のジョブ数］を確認することができます。表示されている数字は、稼働状況レポート（ajsreport）の「CONTENTJOB_NUM」から、過去10分間の最大値が表示されています。そのため、ここに表示されている値は、リアルタイムの値ではありません。

［キューイングおよび実行中状態のジョブ数］の数字をクリックすると、［ジョブ実行状況詳細］画面が開きます。ここでは「CONTENTJOB_NUM」の過去10分間分の情報を1分毎にグラフで確認することができます。

④［起動条件付きジョブネットの滞留状況］の［実行世代数］は、起動条件付きジョブネットの実行世代数の過去10分間の滞留数の最大値を表示します。環境設定パラメーター「CONDGENWARNINT」に設定した間隔で値が更新されます。値が更新されるまでは「0」が表示される場合があります。

⑤［イベントジョブの滞留状況］の［未通知情報数］は、スケジューラーサービスに通知できていないイベントジョブなどの通知数を確認することができます。表示されている数字は、稼働状況レポート（ajsreport）の「EVJOB_UNREPORTED_EVENT_NUM」から、過去10分間の最大値が表示されています。

［未通知情報数］をクリックすると、［イベントジョブの滞留状況詳細］画面が開きます。24時間以内のマネージャーホストへのデータ送信頻度が高い実行ホスト名と、起動条件付きジョブネット名を上位5件まで確認することができます。

［データベース詳細］画面では、JP1/AJS3が使用している組み込みDBの領域の状態を確認することができます。円グラフで使用領域と無効領域、空き領域を確認可能なため、組み込みDBのメンテナンス時期の検討をすることができ、運用の安定化に繋がります。

構成情報をクリックすると、［データベース構成情報］画面が開き、ajsembdbstatusコマンドから得られた構成情報を確認できます。

［実行ホスト］画面では、実行エージェントの通信状態を確認することができます。通信が取れない実行エージェントは「接続不可」と表示されるため、ジョブが実行できない原因が通信状態かどうかの確認が即座に行えます。［実行ホスト］画面で、実行エージェントの状態を確認するには、マネージャーホストでジョブ配信遅延の軽減機能を有効にしておく必要があります。

実行ホストを選択し、［サービス状態］をクリックすると、JP1/AJS3のサービスの状態が表示されます。マネージャーやエージェントホストにログインをせずにサービスの状態を確認することができます。

マネジメントポータルを使用する場合は、マネージャーホストおよびエージェントホストでセットアップが必要です。また、JP1/AJS3の状態を取得するための各機能のセットアップが必要です。下記のマニュアルを参照してセットアップをしてください。

▼Windowsの場合
JP1 Version 13　JP1/Automatic Job Management System 3 構築ガイド
3.4　JP1/AJS3 - Web Consoleを使用する場合に必要なセットアップ

JP1 Version 13　JP1/Automatic Job Management System 3 構築ガイド
6.7　Web GUI（マネジメントポータル）に関する設定

▼UNIXの場合
JP1 Version 13　JP1/Automatic Job Management System 3 構築ガイド
13.3　JP1/AJS3 - Web Consoleを使用する場合に必要なセットアップ

JP1 Version 13　JP1/Automatic Job Management System 3 構築ガイド
15.8　Web GUI（マネジメントポータル）に関する設定

今回はV13の新機能であるマネジメントポータルについてご紹介しました。JP1/AJS3が安定して稼働しているかどうかをWeb画面で簡単に監視できるようになったことは、運用担当者、特にJP1/AJS3にあまり触れたことがない方には嬉しい機能ではないでしょうか。急ぎ問題の有無を確認したい時など、発生頻度の高い事象をいち早くチェックできるので、迅速な対応にも繋がると思います。

しかし、マネジメントポータルで確認した事象をログとして出力できないことや、確認後に取るべきアクションの指示表示が無いことなど、開発元へ機能拡張要求を出す必要はあると考えています。今回新登場したマネジメントポータルは、機能面ではまだ改善の余地はありますが、JP1/AJS3の標準機能として様々な情報が確認できるようになった点は評価できると思います。V13を導入された際は、ぜひお試しください。
